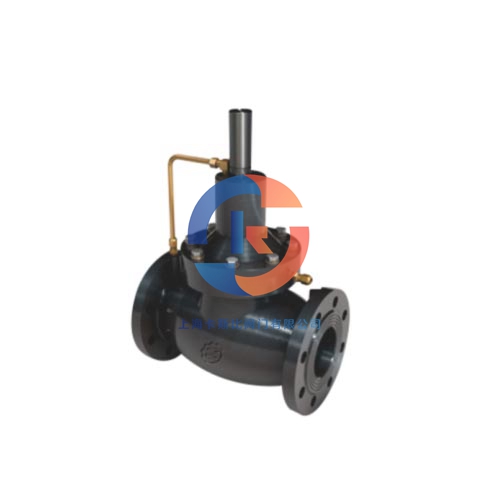

自力式压力调节阀工作原理及结构特征

自力式压力调节阀工作原理简介

自力式压力调节阀在工业上广泛应用，是一种无需外来资源，只需要被测自身压力、温度或是流量的变化，设置事先的值就能自动调节的一种控制系统，这是一种节能型的仪表，具有控制执行等多功能的仪表控制系统。它类型可分为自力式压力（微压）调节阀、自力式（压差）流量调节阀、自力式温度调节阀。适用于城市供热、供暧及没有供电、供气又需控制的场合。城市供热、供热系统选用该产品，热效比之前提升30%~40%。节能效果显着。

自力式压力调节阀的原理

自力式阀后压力调节的工作原理：有阀后、阀前控制两种，阀前压力P1经过阀心、阀座的节流后，变成阀后压力P2。P2经过管道输入上膜室内作用于顶盘上，产生的作用力与弹簧的反冲力相平衡，决定了阀心、阀座的相对位置，控制阀后压力。

当P2增加时，P2作用于顶盘上的作用力也随之增加。这时，顶盘上的作用力大于弹簧的反冲力，使阀心关向阀座的位置。这时，阀心与阀座之间的流通面积降低，流阻增大，P2减少，直到顶盘上的作用力与弹簧反冲力相平衡为止，从而使P2降至设定值。同样，当P2减少时。作用方向与上述相反，这便是阀后压力调节的工作原理。

关于自力式压力调节阀的应用也十分的普遍，突显方面在粘度较高的介质中的运用。

自力压力调节阀的结构特点

1.自力压力调节阀不需要额外的能量，可以在没电的情况下.在无气的地方工作既方便又节能。

在运行过程中可以连续设置压力设定值。

4.调节阀后压力，阀前压力与阀后压力之比为10:1~10:8。

5、橡胶膜片式检验、执行机构检测精度高，动作敏捷。

选择压力平衡机构，使调节阀反应迅速，控制准确。
