了解不同形状的波纹管有利于选型使用

了解不同形状的波纹管的特征和特性，有利于我们选择出符合各种工况的和各种设备的波纹管设备。波纹管的波纹形状可分为“U”形状，“Ω”形状，“C”形状，“S”形状，“V”形状，不同的形状有不同的特点。

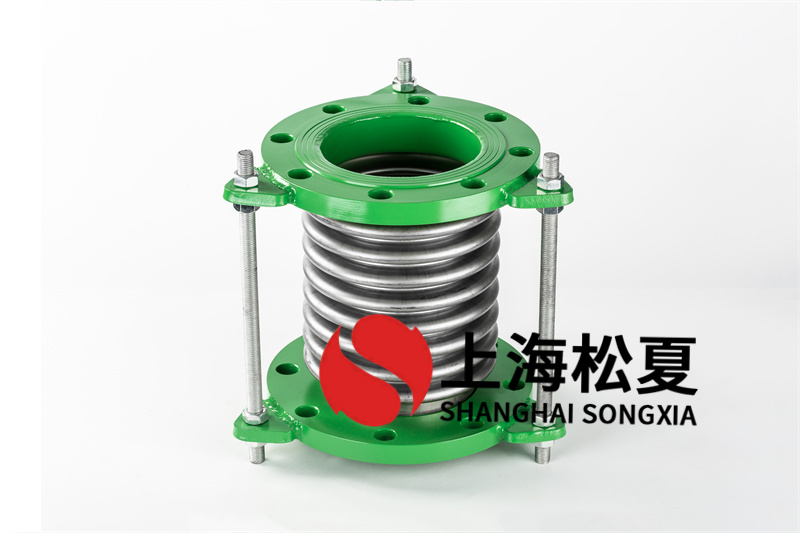

（1）“U”型波纹管图（a）是目前运用多的一种波纹管，其特点是：U型波纹管受压性能比较好，能承受较大的横向力的压缩，刚度大，使用寿命长，受力比较均匀，结构紧凑等特点。

（2）“V”型波纹管图（b）主要应用于航空航天和汽车等的抗振和降噪问题。其特点是：膜片的稳定好，刚度低，其V型波纹管的膜片形状与气体受压时的波型更接近，多应用在航空航天领域，适用于降低激烈震动的情况。

（3）“S”型波纹管图（c）其特点是承压能力较高，可是补偿能力稍低。刚度略低于“U”型。

（4）“C”型波纹管图（d）其特点是承压能力较高，可是补偿能力低。制造工艺简单，一般情况下不选用。

（5）“Ω”型波纹管图（e），在内部压力的大的情况下，受弯曲形变较小，不容易发生平面形变，因此在压力较高、变形较小、规格较大的场合特别适用。
