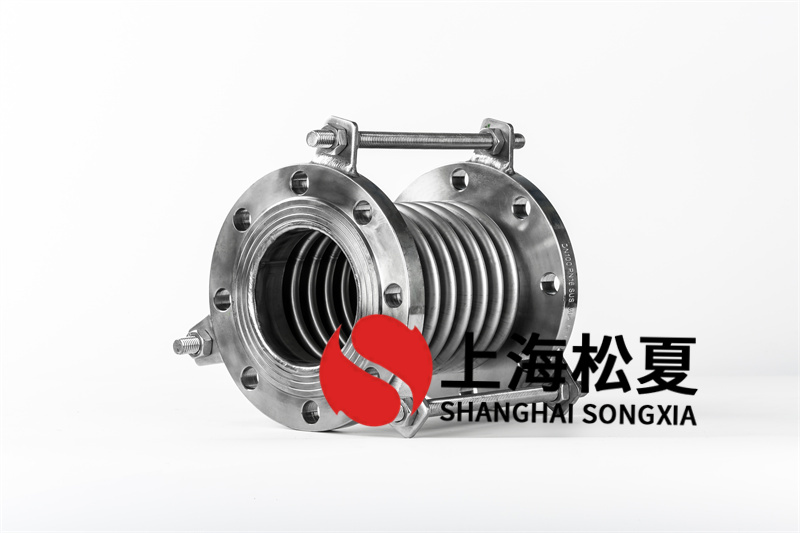

波纹管膨胀节在工程中设定固定支架

波纹管膨胀节在工程中设定固定支架是用来吸收管路荷载及控制位移方向的。固定支架可分为主固定支架、中间固定支架、定向固定支架。

主固定支架主要承受的荷载有：

①各条件下的压力推力；

②膨胀节长度变化引起的位移反力；

③管路在导向管架上移动的摩擦阻力；

④管道重量；

⑤冲击荷载如管路方向改变处介质流动产生的冲击力、操作快开阀引起的冲击荷载；

⑥风载等。约束型波纹管膨胀节的压力推力由铰链板或拉杆约束，故不需要设定主固定支架。

对有非约束型膨胀节的管道，须设定主固定支架，主固定支架设定的位置一般有5处，分别是管路介质流向改变处、管路盲端、同一直管段上2个直径不同的膨胀节之间、2个无约束膨胀节之间配有截止阀或调压阀处、含有一个无约束膨胀节的旁通支管与主管的相接处。一般在管路的始尾端或拐弯处固定支架所受推力大。中间固定支架需承受除压力推力外的其他荷载，定向固定管架仅在一个方向允许管路位移，也起到了导向支架的作用。
