平包塑金属软管的型号表示方法

一：平包塑金属软管的详细介绍

在当代工业设备中，平包塑金属软管是连接管道的重要组成部分。模型是根据每个制造商的要求编制的。

二：平包塑金属软管的型号标准

三：平包塑金属软管的构造

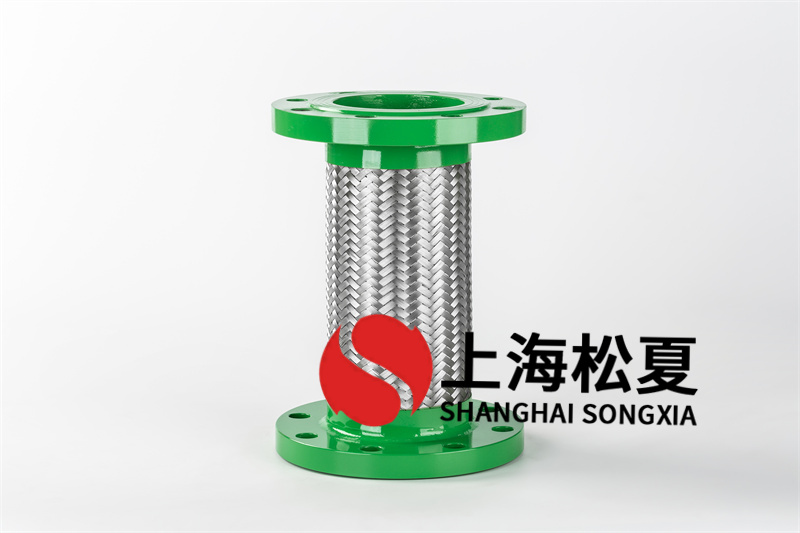

平包塑金属软管大致由波纹管、网套及接头三大部分组成。对不同的应用要求，它们之间相互连接的方式各不相同：波纹管、网套与接头三部分以焊接方式连接，叫做焊合；以机械夹固的方式连接，叫做机械夹固式。

四：平包塑金属软管接头的产品规格

接头的结构类型大致分为螺旋、法兰片式和迅速式三大类：

1、锥角一般为60度，也有用74度的。该构造密封性好，但安装中确保2个对接件的同轴度。为了解决实际工程中经常见到的反复拆、装和不易同心等问题，也可以将接头设计成锥面与球头的配合。

2、法兰片式：管径为25mm以上的平包塑金属软管的接头，在承受一般工作压力的情况下，以法兰片式为主，它以榫槽配合的方式进行密封。可沿轴向旋转，也可沿轴向滚动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该构造密封性能良好，但加工难度大，突面容易磕伤。当需要快卸的独特场所，可以将固紧螺栓通过的孔割开，制成快卸式法兰片。

3、迅速式：管径为100mm以内的各种平包塑金属软管的接头，在要求迅速装卸的应用环境下，一般采用迅速式。它常见氟塑料或特种橡胶制成的“O”形密封圈密封。“O”形密封圈被压得越紧，其密封性能越好。该构造在火场、战地及其它速装快卸的场合很适合。在几秒的时间内，不需配用任何专用工具，就可以对接或拆开一组接头。

目前我国是平包塑金属软管的产出大国，同时应用范围也十分广泛，能够用作各种设备电源线、传送电线电缆、光纤光缆保护，发展前景十分明朗。
