逆止阀的概念、型号及表示方法

一、逆止阀的概念

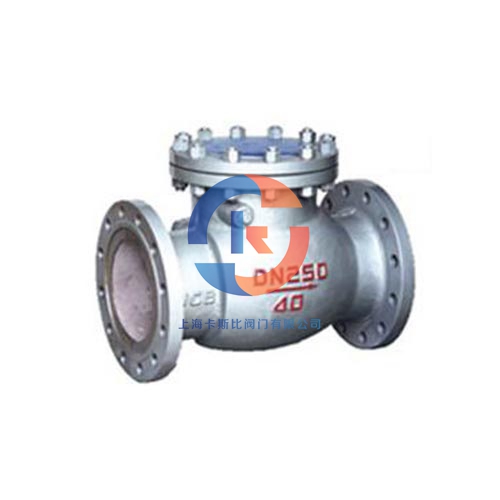

水泵吸水管的底阀也属于逆止阀类。是控制管道中介质单向流向的闸阀，用于避免管道里的介质逆流。逆止阀根据其结构形式的不同可分为：旋启式止回阀、升降式止回阀、蝶式止回阀、空排逆止阀、隔膜式逆止阀、无损坏球形止回阀、管道式逆止阀、缓闭式止回阀、浮球式衬氟塑料止回阀、浮球形衬氟塑料Y形逆止阀、无声逆止阀、调流缓冲逆止阀、带气动装置的旋启式止回阀、带气动关掉装置的旋启逆止阀、电动缓闭蝶形止回阀、双蝶板缓冲逆止阀、用于气体双板逆止阀、对夹薄形逆止阀、对夹式消声止回阀、带小流量喷嘴的旋启式止回阀、内压自封式阀盖直流式旋启式止回阀。

二、止回阀型号表示方式:

是对止回阀型号编制代表做更详细的表明。

止回阀型号编制方式：如H41H-16C按顺序

逆止阀附加号：HH微阻缓闭止回阀、BH保温逆止阀、HQ滚球式逆止阀；

⑴逆止阀类型：H代表逆止阀；

⑵逆止阀连接：4法兰、6焊接、7对夹；

⑶逆止阀方式：1升降式、2立式、4旋启式、6双瓣式、8蝶形；

⑷逆止阀密封：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工；

⑹逆止阀材料：Q球墨铸件、C碳钢、P-304、R-316、A钛合金、I铬钼钢；

四、逆止阀的安装应注意以下事顶：

安装中注意介质流动的方向应与阀体所票箭头方向一致；

升降式竖直瓣逆止阀应安装在竖直管道上；

升降式水准瓣逆止阀应安装在水平管路。
