不锈钢金属软管失效现象分析

在舰船、海洋装备和港口设备上，不锈钢金属软管常安装在汽液管道上作为补偿元件，以消除震动、冲击对管道系统的影响，减少噪音；补偿温度变化、位移时管路发生的尺寸和位置变化，避免产生外加应力；或是补偿管道连接的对接下降，改进管道安装工艺性。

软管的失效位置为靠近管路系统接口一端的金属软管焊接环处，故障问题为不锈钢网套和波纹管完全断裂，失效的金属软管安装在空压机IV级排气口与管道系统之间。工作环境为舰船机舱，环境质量为寒湿的海洋大气，管路表层常有凝结水。

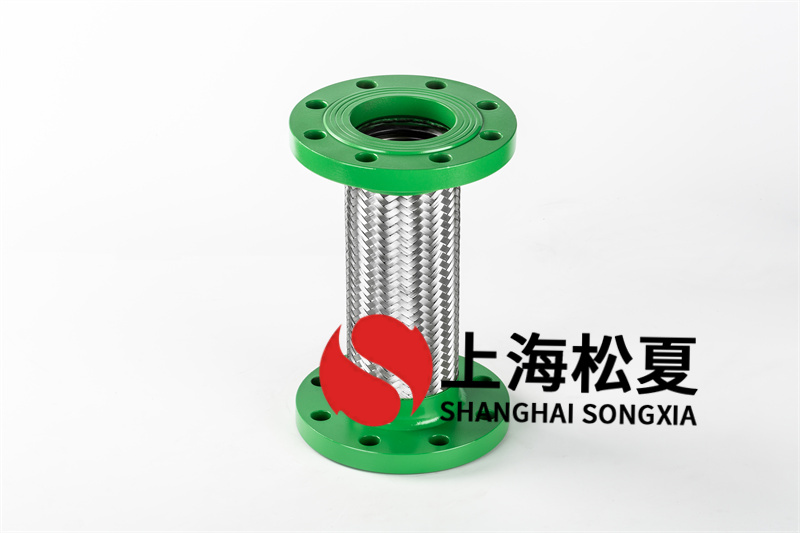

不锈钢金属软管

为了分析软管失效的原因，对其破裂处进行低倍显微分析。在显微镜下清晰地看到网套的不锈钢钢丝几乎完全被锈蚀，起重一根锈蚀已过直径一般，另一半则为扯断的断痕；可见网套的不锈钢钢丝大部分锈蚀断裂，其中2根为明显扯断断痕。综合断面形态，可见网套的绝大多数不锈钢丝均接到不同程度的锈蚀，所能接受的拉应力大幅度降低；仅有少部分网套的不锈钢丝完全扯断。作为承压元件的不锈钢丝网套，只有全部钢丝都保持张紧一致，且能接受的拉应力相同的状态下，才能保证承受规定的内压力。因此，在一些钢丝锈蚀抗拉能力减少的情况下，在压力增加过程从薄弱的钢丝断裂开始，将会导致网套迅速断裂失效而终发生波纹管的崩溃。

对相应位置的金属软管检查发觉，与失效软管安装方式同样的金属软管均存在不同的锈蚀状况，而软管与压缩机排气口连接一端表面状态完好，无锈蚀痕迹。
