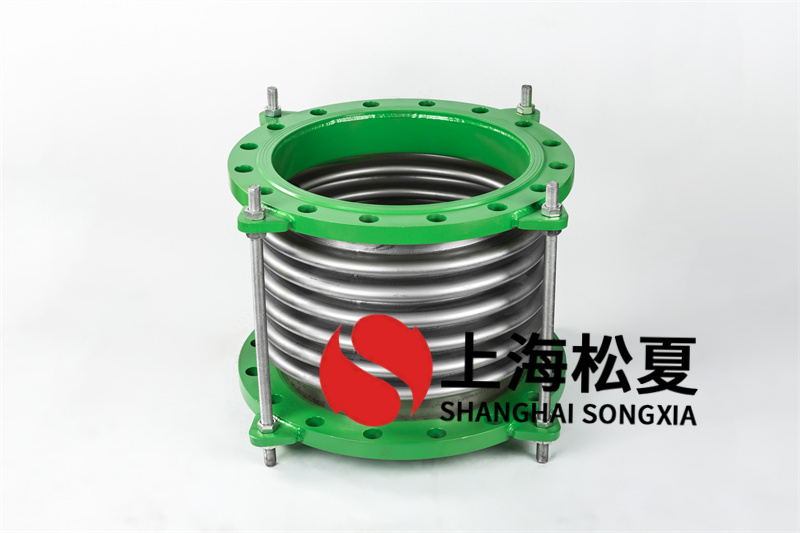

波纹管与套筒补偿器的有关联系

波纹管作为一种弹性密封元件，广泛应用于闸阀制造业，如波纹管闸阀、波纹管截止阀等。套筒补偿器构造将填料函处阀座的动态密封转变成阀盖处阀座的静态密封，使阀门密封更为安全可靠。可是，因为金属波纹管只能承受拉伸和压缩，而无法承受扭距，所以目前的应用限于阀座的轴向挪动和无轴向转动闸阀、截止阀和安全阀的提高。

波纹管和阀杆的下部是氩弧焊的。波纹管的上法兰提供了一个含有石墨垫圈、阀盖和支架的静态密封，以将阀体里的介质与外界隔离。阀体里的介质不受阀座和填料函空隙的影响。如果特殊情况造成波纹管破裂，也可以用闸阀上方的填料函。阀座上部轴向加工有2个直槽，拨销使阀座仅在轴上下移动，而非轴向挪动。阀座的下部由2个螺纹槽加工而成。销子固定于球上。销可以在螺丝槽中自由挪动。滚珠位于圆锥滚子轴承上，以减少滚珠在阀座上的磨擦扭距。当闸阀关掉时，阀座由一个电动装置往下驱动，阀座的螺旋槽驱动滚珠上的拨销，使滚珠沿其轴线转动90度。球转至图中的虚线，球阀关掉。

套筒补偿器是将波纹管技术和轨道球阀原理相结合的一种新型球阀。该闸阀适用于运输有毒有害介质，由于其流道与管路的一部分类似，流动阻力特别小，是一种节能的新品。
